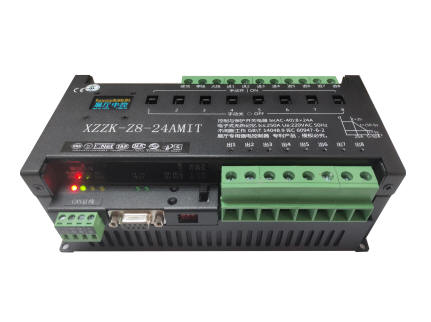

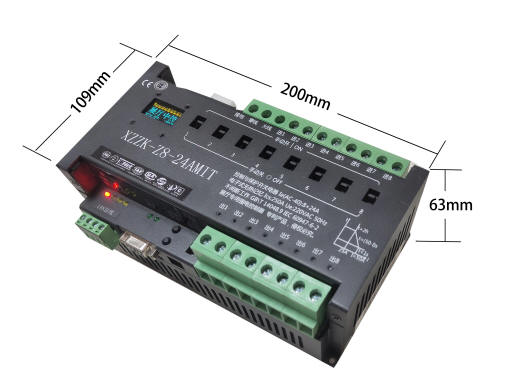

展厅专用强电控制器 XZZK-Z8-24AMIT



功能特点:

1每路峰值50A电流,平均控制电流24A,总控制功率42KW

28路手动机械按键,带安全开关,8路电流测量,8路过流保护,8路开关状态检测,8路磁保持技术,8路温度保护。

31XZCAN总线接口,1路串口接口支持联级,可扩展网络接口。

4、用户选择断电全开还是断电记忆。

5、前面板有0.96OLED屏幕,用户自定义LOGO

6、CE安全认证,有CCC认证,有外观专利,有主动降干扰专利。

7、可定制增加电计量功能。

薄码开关设置:

第一位:上端115200 N 8 1 ,下端9600 N 8 1

第二位:上端启动电流温度保护功能,下端关闭电流温度保护功能

第三位:上端不启动下载功能,下端下载ID、功能键设置、用户自定义LOGO

产品参数说明:

2路一个温度传感器,大于85度跳闸保护;每路一个电流传感器,大于24A延时跳闸,上电冲击大于50A小于200A时大于0.4秒跳闸,大于200A时瞬间跳闸。

电流测量精度10%,电流测量速度50毫秒.

温度测量精度1,温度测量速度1.

高速智能DMS指令接口:可以和K8/K32联级使用,可以在1毫秒内完成对8路端口进行任意状态的设置。波特率9600/115200任选,115200通信速度下电脑连续发送的指令一个都不丢的被执行。

事例::::DMSB1,3,5,12-20.”表示打开1,3,5,12-20,其它关闭。

内置CAN总线接口,支持秀展总线指令

总线反馈数据自起始ID开始8个,例ID0010,反馈11~188组数据。端口变化时返回,或每10分钟反馈一次状态。

;DMB90000010CR20Data:DMSZ0Y,1,3,5,7.`表示第0路取反,1/3/5/7路打开。

;DMB00130000CR27:GK0014=B,H8I00,H8T30.`

A开、B关、I电流(单位A)、T温度(单位:摄氏度)

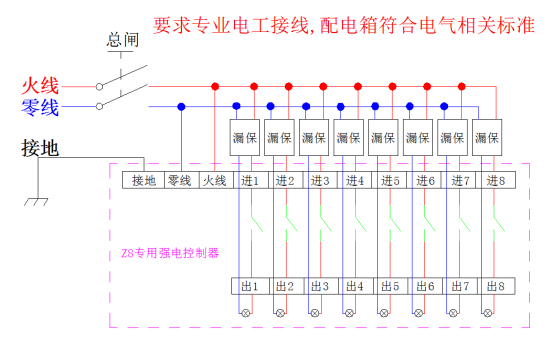

Z8接线示意图:





本产品执行Q/SXZ.01-2018企业标准:

试验项目

备注

测试结果

辐射抗扰度

B

符合要求

传导骚扰

B

符合要求

传导抗扰度

II级3V/m

符合要求

电压暂降/短时中断

B/C

符合要求

浪涌抗扰度

III级L-N 1000V/L-PE 2000v

符合要求

脉冲群抗扰度

II级+-1000V

符合要求
